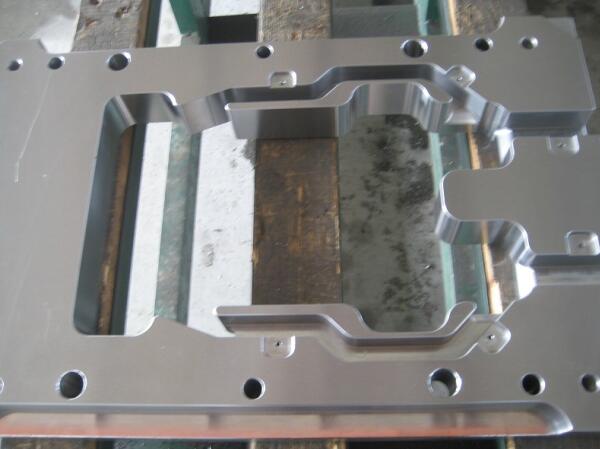

模架鋼多為中高碳合金鋼，淬火后還有部分過(guò)冷奧氏體的未轉(zhuǎn)變成馬氏體，保留在使用狀態(tài)中成為殘余奧氏體影響使用性能。若置于零度以下繼續(xù)冷卻能促使殘余奧氏體發(fā)生馬氏體的轉(zhuǎn)變，具體的預(yù)防的方法可以分為兩點(diǎn)

(1)淬火后，冷處理之前將模架置于的沸水中煮30—60min，可消除15%-25%淬火內(nèi)應(yīng)力并使殘余的奧氏體穩(wěn)定化，再進(jìn)行-60℃常規(guī)冷處理或進(jìn)行-120℃深冷的處理，溫度愈低，殘余奧氏體轉(zhuǎn)變成馬氏體量的愈多，但不可能全部轉(zhuǎn)變完，實(shí)驗(yàn)表明約有2%-5%殘余奧氏體保留下來(lái)，按需要保留少量殘余奧氏體可松馳應(yīng)力，起緩的沖作用因殘余奧氏體又軟又韌，能部分吸收馬氏體化急劇膨脹能量，緩和相變應(yīng)力。

(2)冷處理完畢后取出的模架投入熱水中的升溫，可消除40%-60%冷處理的應(yīng)力，升溫至室溫后應(yīng)及時(shí)回火冷處理應(yīng)力進(jìn)一步的消除，避免冷處理裂紋的形成，獲得穩(wěn)定組織的性能，確保模架產(chǎn)品存放和使用中不發(fā)生的畸變。
